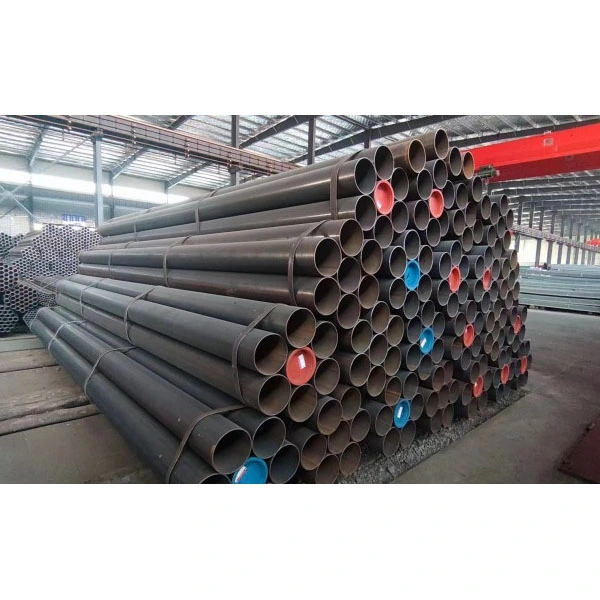

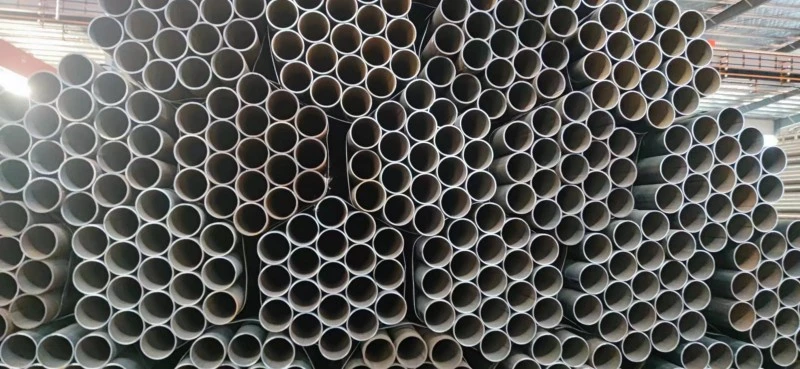

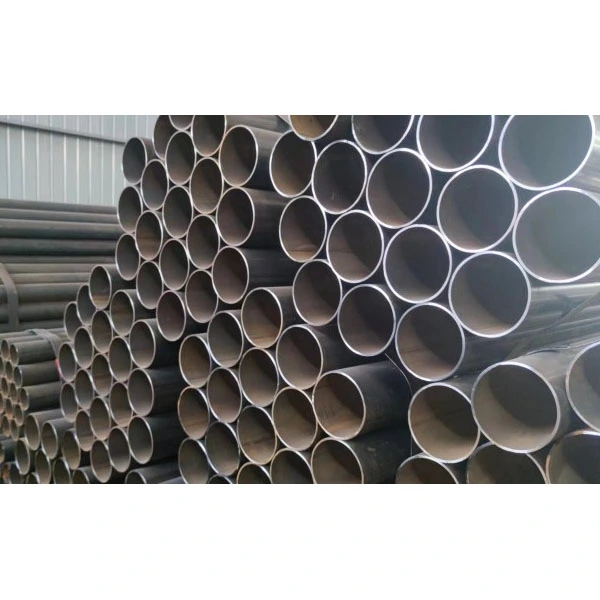

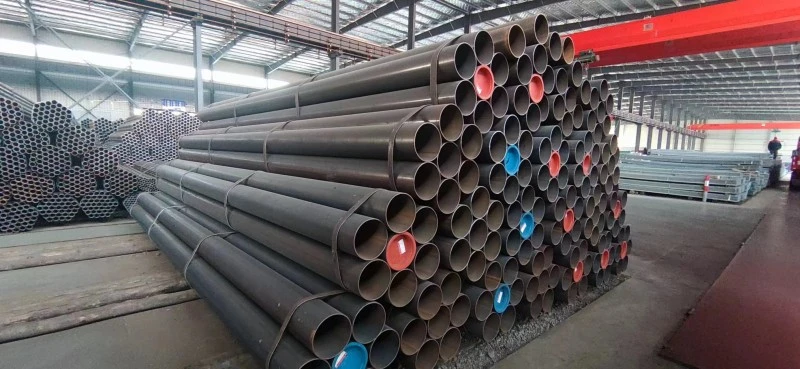

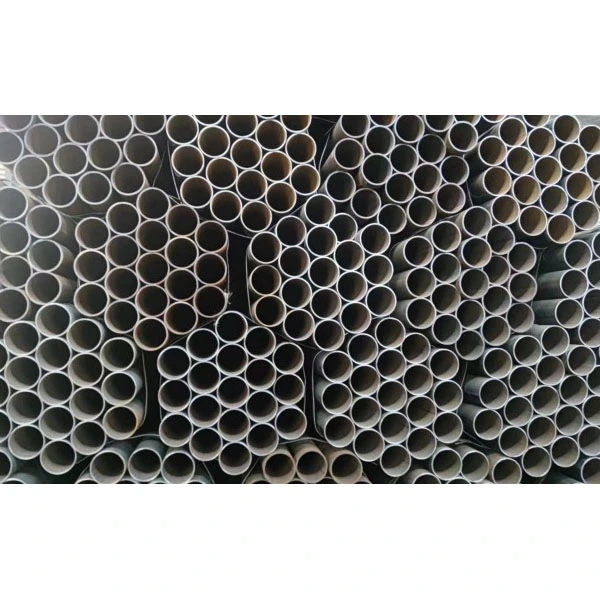

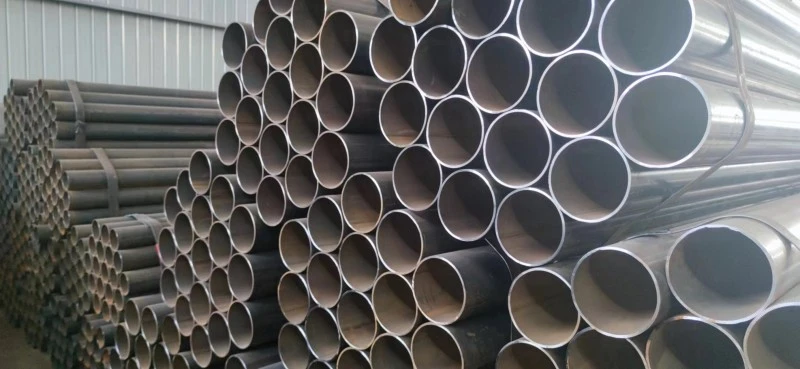

Tjockväggigt Längssvetsad stålrör

Zhongtian tjockvägg längssvetsad stålrör används inom nyckelområden som kemiteknik och marinteknik. Vi följer strikt EEAT 2.0-standarden och utnyttjar mogen produktkvalitet, beprövad projekterfarenhet och omfattande tekniska tjänster för att tillhandahålla pålitliga rörlösningar till globala kunder.

Grundläggande definitioner och specifikationer

1. Produktdefinition

- Tjockväggiga rör: Väggtjocklek ≥ 8 mm

- Extra tjocka väggar med högt förädlade rör: Väggtjocklek ≥ 25 mm

- Diameterområde: Ytterdiameter 219–2500 mm (vanliga specifikationer 610–1420 mm)

- Väggtjockleksområde: 6–60 mm

- Standard enkellängd: 12 meter, anpassningsbar 18 meter och uppåt ultralånga rör

2. Vanligt använda material

- Kolstål: Q235B, Q355B/C/D/E, lämplig för allmänna strukturer och konventionella arbetsförhållanden

- Rörledningsstål: L245–L555, API 5L X42–X80, främst för högtryckstransport av olja och gas

- Legerat stål: 16Mn, ASTM A106 Gr.B, lämplig för driftmiljöer med hög temperatur och högt tryck

3. Standarder

- Inhemska standarder: GB/T 9711, GB/T 3091, SY/T 5037

- Internationella standarder: API 5L, ASTM A53, EN 10217

Dubbelsidig nedsänkt bågsvetsning (LSAW): Huvudprocessen för tjockväggiga rör med stor diameter

1. Råmaterialval: Medeltjocka stålplåtar som klarat feldetektering används, med en plåttjocklek på 6–60 mm.

2. Kantfräsning av stålplåt: Svetsfasar bearbetas på plåtarnas kanter för att säkerställa svetsgenomträngning och svetskvalitet.

3. Kantförböjning: Båda sidorna av stålplåten är förböjda för att undvika sprickbildning efter formning.

4. Formningsprocess (tre vanliga metoder)

- JCOE-formning: J-typ, C-typ och O-typ steg-för-steg-stämpling utförs sekventiellt, lämplig för rör med diametrar på 406–1626 mm och väggtjocklekar på 6–40 mm, vilket erbjuder hög kostnadseffektivitet och stabil kvalitet.

- UOE-formning: Först U-formad stämpling, sedan O-formad sömskarvning och slutligen mekanisk diameterexpansion. Detta resulterar i optimal dimensionell rundhet och precision och används i stor utsträckning i nyckelprojekt som högspänningsstamledningar, flodkorsningar och djuphavsoperationer. Representativ specifikation: X80 stålkvalitet, ytterdiameter 1422 mm × väggtjocklek 32,1 mm.

- RBE-rullformning: Kontinuerlig rullformning är lämplig för små och medelstora rör, som rymmer både standardprodukter och tjockväggiga produkter, och erbjuder enastående produktionseffektivitet.

5. Svetsning: Flertråds dubbelsidig nedsänkt bågsvetsning (vanligen fyrtrådssvetsning) används. Svetsströmmen är 800–1200A, spänningen är 28–36V och svetshastigheten är 0,8–1,2 m/min. Alla svetsar genomgår 100 % ultraljud (UT) + radiografisk (RT) feldetektering för att eliminera defekter som sprickor och ofullständig smältning.

6. Efterbehandling

Värmebehandling: Normaliserande och härdande behandlingar eliminerar kvarvarande stress i röret och förbättrar den totala segheten.

- Finishing: Rätning, skärning, fasning och fulldimensionell verifiering.

- Hydrostatisk testning: Standardtrycktest (10 MPa, 30 minuter) för att säkerställa inget läckage.

- Korrosionsskydd: 3PE korrosionsskydd, epoxipulverlackering, varmförzinkning, etc., lämplig för nedgrävda och korrosiva miljöer.

Högfrekvent motståndssvetsning (ERW): Auxiliary Production Process

Denna process används huvudsakligen för att tillverka rör med små och medelstora diameter, applicerbara på diametrar på 20–610 mm och väggtjocklekar på 1,2–12,7 mm. Den erbjuder hög produktionseffektivitet, kontrollerbara kostnader, kontinuerliga och enhetliga svetsar, färre defekter och utmärkt tätningsprestanda.

Kärnprestandafördelar

1. Hög hållfasthet och högtrycksmotstånd

Tjockväggigt longitudinellt svetsat stålrör, som förlitar sig på sin tjockväggiga struktur och högkvalitativa råmaterial, har en sträckgräns på inte mindre än 235 MPa, med X80 stålkvalitet som når 555 MPa. Den har ett tryckområde på 10–30 MPa, uppvisar utmärkt slag- och deformationsmotstånd och uppfyller kraven för högtrycks- och tunga applikationer.

2. Stabil och pålitlig svetskvalitet

Dubbelsidig nedsänkt bågsvetsning uppnår djup penetration, med en svetskoefficient som når 1,0; Högfrekvent motståndssvetsning ger utmärkt tätning. Båda processerna är lämpliga för transport av brandfarliga och explosiva medier.

3.Hög dimensionell noggrannhet

Ytterdiameteravvikelse ≤ ±1 % av rördiameter, väggtjockleksavvikelse ≤ ±12,5 % av väggtjocklek, elliptisk ≤ 0,5 % av rördiameter. Dess rundhet och rakhet är överlägsen spiralsvetsade rör, vilket resulterar i större anpassningsförmåga för installation på plats.

4.Betydande övergripande kostnadsfördel

För produkter med stora specifikationer med en diameter ≥325 mm är produktionseffektiviteten mycket högre än sömlösa stålrör, vilket minskar de totala kostnaderna med 30 %–50 %. Jämfört med spiralsvetsade rör har den högre axiell hållfasthet, kortare svetsfogar och lägre risk för defekter, vilket gör det till det föredragna valet för långdistanstransmissionsledningar.

5.Brett utbud av driftsförhållanden

Den tål miljöer som sträcker sig från -40 ℃ till 450 ℃, samtidigt som den har utmärkt utmattnings- och korrosionsbeständighet, vilket gör den lämplig för olika tuffa miljöer som djuphavsvatten, permafrost och kemisk korrosion.

Huvudsakliga användningsområden

1. Olje- och gastransport: Högtrycksrörledningar för olja och naturgas, stadsnät för högtrycksgasledningar (vanlig användning av stålsorter X70 och X80)

2. Kraftenergi: Kraftverksledningar för cirkulerande vatten, avsvavlingsrörledningar, rörledningar för transport av pulveriserat kol, samlingsrör för värmekraftpannor, tryckstålrör för vattenkraftverk

3. Kemisk raffinering: Processrörledningar för hög temperatur och högt tryck, rörledningar för transport av brandfarliga och explosiva medier, rörledningar för avloppsrening

4. Byggnadsstålkonstruktioner: Brobärande pålfundamentrör, stora byggnadspelare, pålfundamentstålhöljen, sköldtunnelhöljen

5. Marinteknik: Offshoreplattformsjackor, undervattensrörledningar, hamn- och kajpålfundament

6. Kommunalteknik: Rörledningsnät för högtrycksvärme, storskaliga vattenförsörjnings- och avlopps- och vattenavledningsprojekt, integrerade rörledningar för galleristrukturer

Verkligt fall: Yangtze River Shield Tunneling Project

Zhongtian levererade X80-kvalitet, Φ1422×32,1 mm UOE-process dubbelsidigt nedsänkt bågsvetsad tjockvägg längssvetsad stålrör för det västöstliga gasledningsprojektet – Yangtze River Shield Tunneling Project. Beläget i ett komplext geologiskt område krävde detta projekt rör med högt tryckmotstånd och en längd i ett stycke på upp till 18 meter (en ultralång, extra tjock väggspecifikation). Alla produkter genomgick en fullständig uppsättning ultraljuds-, radiografiska och hydrostatiska tester, med en genomgångshastighet för detektering av svetsfel på 99,8 %. Detta projekt verifierade till fullo stabiliteten och tillförlitligheten hos Zhongtian Pipes i stora projekt med långa avstånd, högtryck och över floder.

Kvalitetskontroll och teststandarder

1. Icke-förstörande testning: 100 % av svetsarna genomgick ultraljuds- och röntgentestning, som kan upptäcka defekter med en motsvarande diameter på 2 mm, strikt kontrollera sprickor, brist på smältning och andra problem.

2. Test av mekaniska egenskaper: Draghållfasthet, lågtemperaturpåverkan (-20 ℃ slagenergi ≥34 Joule), böjnings- och tillplattande tester utfördes satsvis.

3. Dimensionell inspektion: Ytterdiameter, väggtjocklek, ovalitet, rakhet och fasdimensioner inspekterades för varje rör.

4. Hydrostatisk testning: Trycktestning utfördes strikt enligt industristandarder; rör ansågs vara kvalificerade om det inte fanns något läckage eller plastisk deformation.

FAQ

F1: Hur skiljer man mellan tjockväggigt longitudinellt svetsat stålrör och tunnväggigt raksvetsrör?

S: Industrin använder väggtjocklek som kärnklassificeringskriterium: Rör med en väggtjocklek ≥ 8 mm är tjockväggiga svetsade rör, där de ≥ 25 mm är extra tjockväggiga svetsade rör, som oftast används i högtrycks- och tungbelastningsförhållanden; rör med en väggtjocklek < 8 mm är tunnväggiga svetsade rör, som vanligtvis används för lågtrycksvätsketransport och vanlig konstruktion, med relativt lägre hållfasthet och tryckmotstånd.

F2: Varför föredras bågsvetsade rör med rak söm framför spiralsvetsade rör för högspänningsstamledningsprojekt?

A: Bågsvetsade rör med rak söm har bara en kort svetssöm, vilket resulterar i högre axiell hållfasthet och mer stabil rundhet och övergripande kvalitet; medan spiralsvetsade rör har en längre svetssöm, vilket leder till en högre sannolikhet för defekter, och är endast lämplig för medel- och lågtrycksförhållanden och vanliga konstruktionsprojekt. Därför är nedsänkt bågsvetsat rör med rak söm att föredra för långväga högspänningsledningar.

F3: Vilka auktoritativa kvalifikationer har Zhongtian tjockväggiga longitudinella svetsade stålrör?

S: Våra produkter följer strikt vanliga inhemska och internationella standarder som API 5L, GB/T 9711 och ASTM A53, och har även relevanta certifieringar som CE och ISO. Som en legitim leverantör och tillverkare i Kina implementerar våra produktionsanläggningar kvalitetsledningssystemet EEAT 2.0 till fullo, och våra produkter har fullständiga kvalifikationer och uppfyller kraven för åtkomst från olika internationella ingenjörsprojekt.
