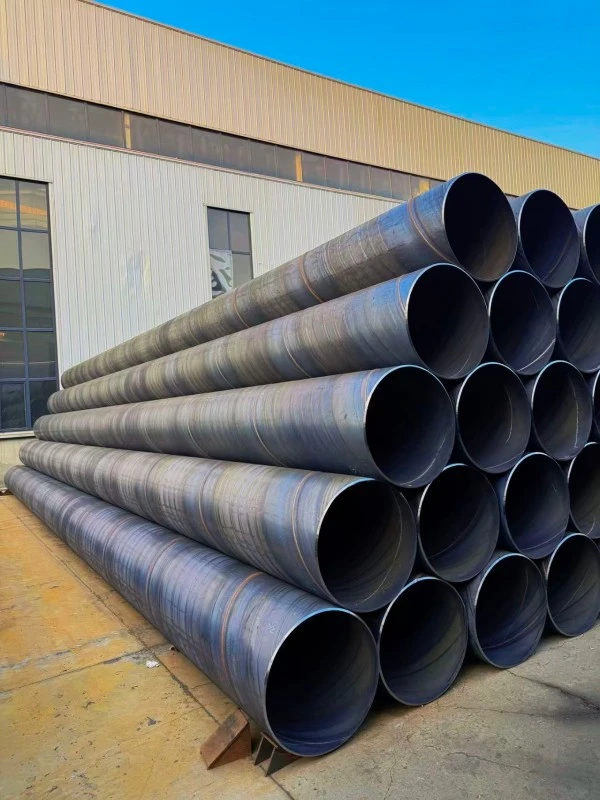

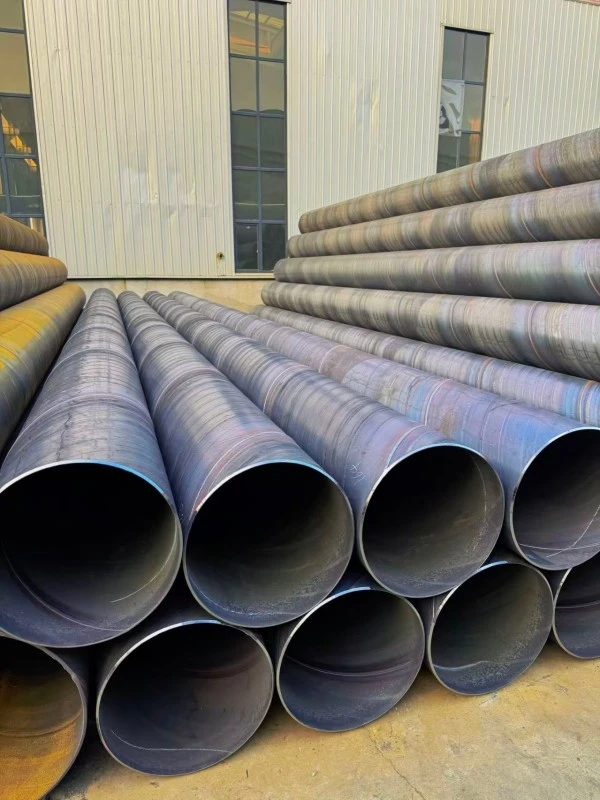

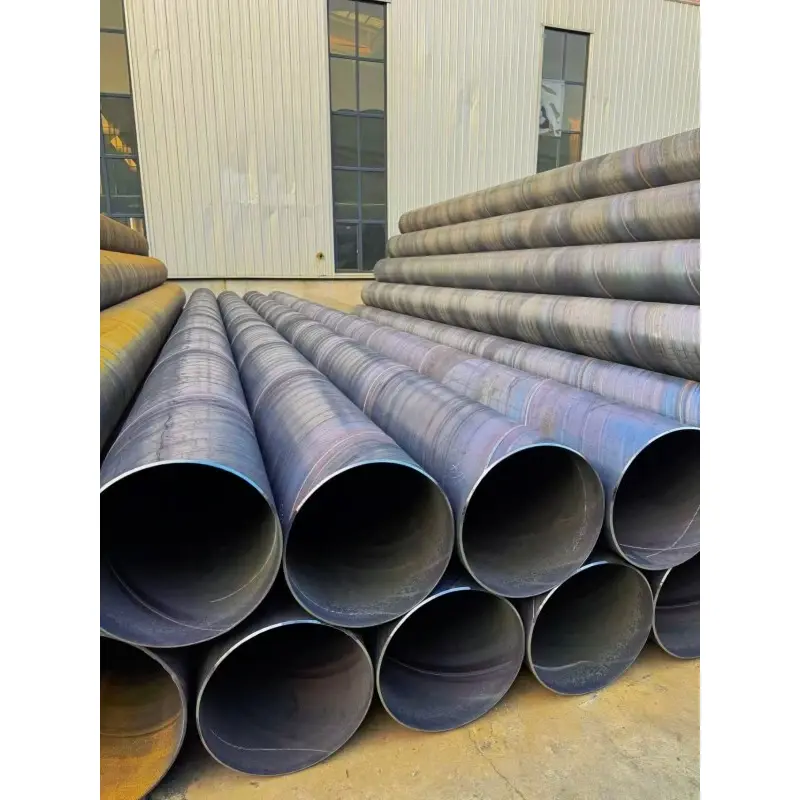

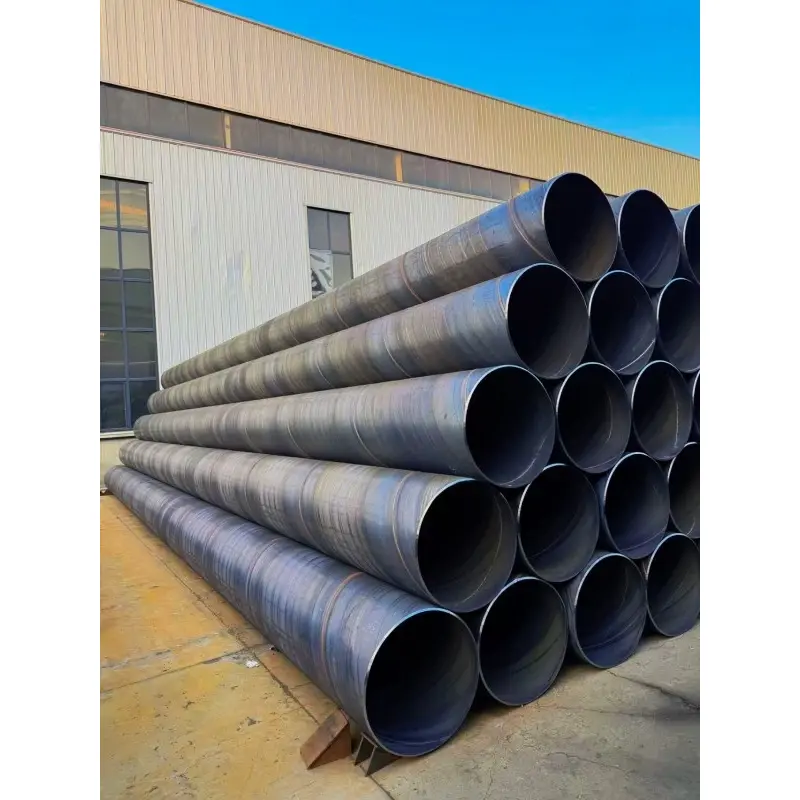

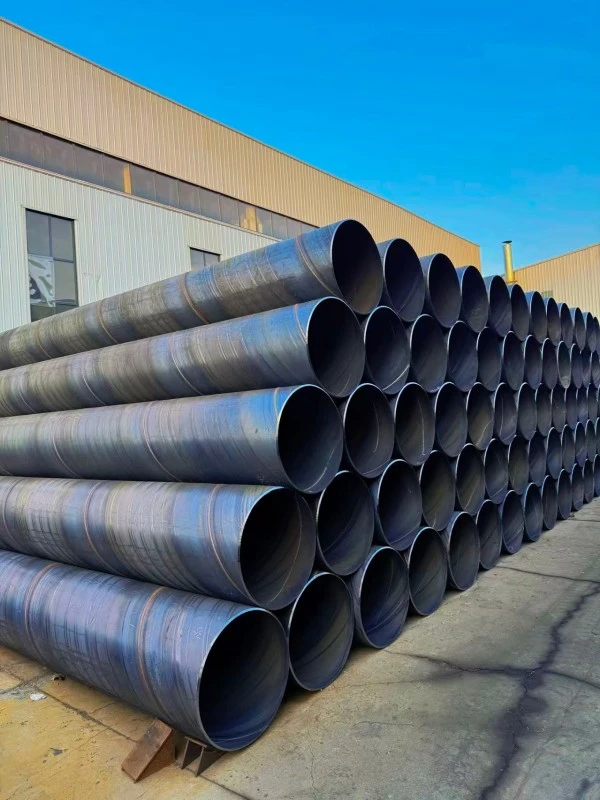

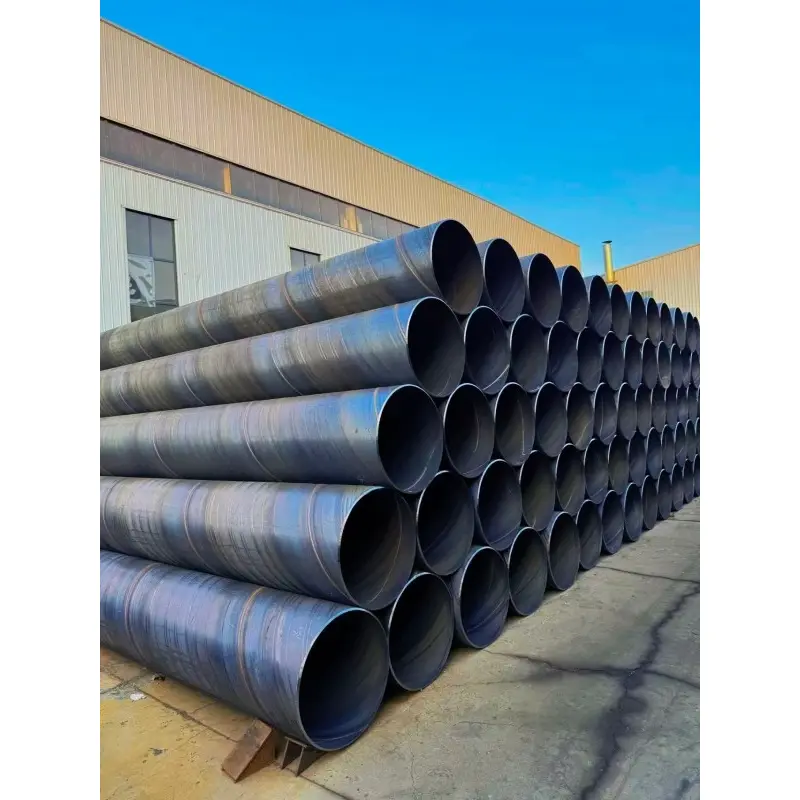

Tunnvägg spiralsvetsad stålrör

Thin Wall Spiral Welded Steel Pipe, även kallad Thin Wall SSAW Steel Pipe, är en typ av spiralsvetsad stålrör som produceras genom att kontinuerligt forma varmvalsade stålband till spiralformer och svetsa de inre och yttre sömmarna genom dubbelsidig nedsänkt bågsvetsning.

De viktigaste egenskaperna hos denna produkt inkluderar tunn väggtjocklek, kapacitet med stor diameter, lätt struktur, hög materialutnyttjandegrad och stabil mekanisk prestanda. Jämfört med tjockväggiga spiralsvetsade stålrör, används tunnväggiga SSAW stålrör främst i lågtrycksapplikationer där lätt konstruktion och ekonomisk drift är viktigt.

Inom stålrörsindustrin klassificeras rör med väggtjocklek ≤12mm och diameter över DN200 generellt som tunnväggiga spiralsvetsade stålrör. Den vanligen valda väggtjockleken är cirka 5 mm för DN200-rör, 5–8 mm för DN300–DN800-rör och 8–12 mm för DN1000 och större rör.

Huvudspecifikationer

Tunnväggiga spiralsvetsade stålrör levererade av ZHONGTIAN finns i ytterdiametrar från φ219mm till φ3620mm, som täcker DN200 till DN3600. Det vanligaste diameterområdet är DN600–DN2000, som uppfyller kraven för storskaliga kommunala och industriella rörledningsprojekt.

Den tillgängliga väggtjockleken inkluderar 5 mm, 6 mm, 7 mm, 8 mm, 10 mm och 12 mm. Huvudmaterialkvaliteter inkluderar Q235B, Q355B och L245 enligt olika tryckkrav och applikationsförhållanden.

Standardrörlängden är vanligtvis 6–12 meter, medan kundanpassade längder på 15–18 meter även kan tillverkas enligt projektkrav. Produkterna kan tillverkas enligt standarderna SY/T 5037, GB/T 9711.1 och API 5L PSL1.

Det normala arbetstrycksintervallet är 0,6 MPa, 1,0 MPa och 1,6 MPa, vilket gör dem lämpliga för vätsketransportsystem med lågt och medelhögt tryck.

Nyckelfunktioner

1. Lättviktsdesign och effektiv installation

På grund av sin reducerade väggtjocklek har Thin Wall Spiral Welded Steel Pipe en betydligt lägre vikt jämfört med traditionella tjockväggiga stålrör med samma diameter. Den lätta strukturen minskar transportkostnader, lyftkrav och installationsarbete under storskalig rörledningskonstruktion.

För långväga vattenöverföringsprojekt, kommunala rörledningssystem och temporära rörledningsnätverk hjälper den lätta designen till att förbättra byggeffektiviteten och minska de totala projektkostnaderna. Den är särskilt lämplig för projekt där installationshastighet och transportbekvämlighet är viktiga faktorer.

2. Bra ringstyvhet och sättningsmotstånd

Även om Thin Wall SSAW Steel Pipe har en tunnare väggdesign, ger dess spiralsvetsade struktur pålitlig ringstyvhet och deformationsmotstånd. Spiralsvetssömmen fördelar spänningen jämnare längs rörkroppen, vilket förbättrar motståndet mot yttre tryck, markrörelser och ojämn grundsättning.

För nedgrävda rörledningsapplikationer hjälper denna struktur till att upprätthålla stabil prestanda under normala installationsförhållanden och minskar risken för deformation orsakad av markförändringar.

3. Slät inre yta och lågt flödesmotstånd

Den dubbelsidiga nedsänkta bågsvetsningen ger stabil svetskvalitet och förbättrar rörets inre yttillstånd. Jämfört med traditionella svetsade strukturer har den inre ytan på tunnväggssvetsade stålrör lägre flödesmotstånd.

Denna fördel gör den lämplig för vattentransport, ventilationssystem, dammborttagningsledningar och industriella cirkulationssystem där effektiv vätske- eller luftrörelse krävs.

4. Ekonomisk rörledningslösning med stor diameter

Tunnväggiga spiralsvetsade stålrör ger en ekonomisk lösning för lågtrycksrörledningsapplikationer med stor diameter. Jämfört med sömlösa stålrör och vissa raksvetsade rör erbjuder spiralsvetsade stålrör högre materialutnyttjandeeffektivitet och lägre tillverkningskostnader.

För stora infrastrukturprojekt som involverar långa rörledningsavstånd kan denna produkt effektivt minska stålförbrukningen, transportkostnader och konstruktionsinvesteringar samtidigt som tillförlitlig prestanda bibehålls.

5. Pålitlig svetskvalitet och inspektion

ZHONGTIAN Thin Wall SSAW Steel Pipe är tillverkad med hjälp av avancerad dubbelsidig nedsänkt bågsvetsteknik kombinerad med strikta kvalitetskontrollprocedurer.

Under produktionen genomgår varje rör dimensionsinspektion, svetskvalitetsinspektion och hydraulisk tryckprovning. Enligt kundens krav kan ultraljudstestning och röntgeninspektion tillämpas för att verifiera svetsprestanda och säkerställa stabil produktkvalitet.

6. Flexibel tillverkningskapacitet med stor diameter

En av de viktigaste fördelarna med tunnväggiga spiralsvetsade stålrör är dess förmåga att uppnå produktion med stor diameter genom spiralformningsteknik.

Jämfört med sömlösa stålrör kan spiralsvetsade stålrör tillverkas i större diametrar med bättre produktionsflexibilitet och materialeffektivitet. Detta gör dem lämpliga för storskalig vattenteknik, kommunal infrastruktur och industriella rörledningsprojekt.

Produktapplikationer

1. Kommunal vattenförsörjning och avloppsledning

Tunnväggssvetsade stålrör används ofta i kommunala vattenförsörjnings- och avloppssystem, inklusive stadsvattenledningar, dräneringsnät för regnvatten, avloppsledningar och vattenavledningsprojekt.

På grund av dess stora diameterkapacitet, lätta struktur och ekonomiska kostnad, ger denna typ av SSAW stålrör en effektiv lösning för långväga kommunala rörledningskonstruktioner. Det kan minska installationssvårigheterna samtidigt som det uppfyller kraven för transport av stora volymer.

2. Industriell ventilation och dammborttagningssystem

Thin Wall SSAW Steel Pipe används vanligtvis i industriella ventilationssystem, fabriksavgasrör, dammuppsamlingssystem och lufttillförselnätverk.

Dess stora diameter och släta inre yta hjälper till att minska luftflödesmotståndet och förbättra transporteffektiviteten. Den är lämplig för fabriker, verkstäder och industrianläggningar som kräver pålitlig ventilation och dammborttagningslösningar.

3. Jordbruksbevattning och vattenteknik

Thin Wall Spiral Welded Steel Pipe är lämplig för jordbruksbevattningssystem, reservoarvattentransport, översvämningskontroll och andra lågtrycksvattentekniska projekt.

Designen med stor diameter möjliggör effektiv vattenöverföring över långa avstånd, medan den lätta strukturen hjälper till att minska installations- och transportkostnaderna jämfört med tyngre stålrörslösningar.

4. Tillfälliga rörledningsnät

På grund av dess lätta egenskaper och bekväma installation, används tunnväggssvetsade stålrör ofta för tillfälliga rörledningsapplikationer, inklusive vattenförsörjning på byggarbetsplatsen, tillfälliga dräneringssystem och kortsiktiga konstruktionsprojekt.

Jämfört med permanenta rörledningslösningar ger det fördelar i kostnadskontroll, installationshastighet och flexibilitet när rörledningar behöver flyttas eller tas bort efter projektets slutförande.

5. Lätta strukturella applikationer

Tunnväggssvetsade stålrör kan också användas i lätta strukturella applikationer som stora växthusfundamenter, stödpelare, tillfälliga stöd och industriella hjälpkonstruktioner.

Den är dock främst lämplig för icke-primära lastbärande applikationer och bör inte ersätta tunga konstruktionsstålrör i projekt som kräver hög mekanisk hållfasthet eller extrema belastningsförhållanden.

6. Industriell vätsketransport med lågt tryck

Thin Wall SSAW Steel Pipe kan användas för industriella vätsketransportsystem med lågt tryck, inklusive rörledningar för cirkulerande vatten, värmegrenrörledningar och allmän industriell vätsketransport.

För applikationer med arbetstryck under 1,6 MPa ger denna produkt en praktisk balans mellan prestanda, installationseffektivitet och projektkostnad.

Tillverkningsprocess

1. Förberedelse av stålspolar och kantbearbetning

Tillverkningen av Thin Wall Spiral Welded Steel Pipe börjar med högkvalitativa varmvalsade stålspolar. Stålspolarna lindas upp, utjämnas och bearbetas genom kantfräsning för att säkerställa exakta formningsmått och stabila svetsförhållanden.

Korrekt förberedelse av råmaterial hjälper till att förbättra rörets noggrannhet, svetskonsistens och övergripande produkttillförlitlighet.

2. Spiralformningsprocess

Under produktionen kommer det bearbetade stålbandet in i formningsutrustningen och formas kontinuerligt till en spiralrörstruktur enligt den designade formningsvinkeln.

Den spiralformande tekniken gör det möjligt för tillverkare att producera stålrör med stor diameter med flexibla specifikationer samtidigt som ett effektivt materialutnyttjande bibehålls.

3. Dubbelsidig nedsänkt bågsvetsning

De inre och yttre spiralsömmarna är svetsade med dubbelsidig nedsänkt bågsvetsteknik.

Denna svetsmetod ger djup penetration, stabil svetshållfasthet och god mekanisk prestanda. Svetsprocessen säkerställer att spiralsömmen kan motstå normalt arbetstryck och driftsförhållanden.

4. Icke-förstörande testning och kvalitetskontroll

Efter svetsning genomgår Thin Wall SSAW Steel Pipe strikta inspektionsprocedurer, inklusive ultraljudstestning, röntgeninspektion, dimensionsmätning och svetskvalitetsverifiering.

ZHONGTIAN följer kontrollerade inspektionsprocedurer för att säkerställa att varje rör uppfyller kundens krav på styrka, noggrannhet och tillförlitlighet.

5. Hydraulisk tryckprovning

Hydraulisk testning utförs på färdiga rör för att verifiera tryckmotstånd och läckageprestanda.

Rören testas under specificerade tryckförhållanden, vilket säkerställer tillförlitlig drift under transport av vatten och andra lågtrycksvätskor.

6. Skärning, beläggning och slutbehandling

Efter besiktning kapas rör efter kundönskade längder och förbereds för leverans.

Enligt olika applikationsmiljöer kan ZHONGTIAN tillhandahålla skräddarsydda ytskyddslösningar inklusive epoxibeläggning, IPN8710-beläggning och 3PE-korrosionsbeläggning.

Jämförelse med andra stålrör

1. Tunnvägg spiralsvetsad rör vs tjockvägg spiralsvetsad rör

Tunnväggiga spiralsvetsade stålrör är huvudsakligen utformade för lågtrycksapplikationer med en väggtjocklek i allmänhet mellan 5–12 mm, medan tjockväggiga spiralsvetsade stålrör används för högre tryck och tyngre strukturella applikationer.

Jämfört med tjockväggiga spiralsvetsade rör ger tunnväggiga produkter lägre vikt, enklare installation och bättre kostnadseffektivitet, medan tjockväggiga rör ger högre tryckmotstånd för krävande miljöer.

2. Tunnväggiga spiralsvetsade rör vs raksvetsade rör

Jämfört med raksvetsade rör har Thin Wall SSAW Steel Pipe fördelar i produktionskapacitet med stor diameter och tillverkningsflexibilitet.

Spiralsvetsade stålrör kan uppnå diametrar över φ3000mm, medan raksömsrör vanligtvis är mer begränsade i diameterintervall. Därför är Thin Wall Spiral Welded Steel Pipe ofta valt för storskaliga vattenteknik och kommunala rörledningsprojekt.

3. Tunnväggiga spiralsvetsade rör vs sömlösa stålrör

Jämfört med sömlösa stålrör ger Thin Wall Spiral Welded Steel Pipe bättre kostnadseffektivitet för lågtrycksapplikationer med stor diameter.

Sömlösa stålrör används huvudsakligen i högtrycks- och specialapplikationer, medan spiralsvetsade rör är mer lämpade för infrastrukturprojekt som kräver stor diameter, ekonomisk transport och effektiv installation.

Korrosionsskydd och livslängd

1. Skydd av begravd vattenledning

För underjordiska vattenförsörjning och dräneringstillämpningar kan Thin Wall Spiral Welded Steel Pipe behandlas med epoxikoltjärbeläggning eller IPN8710 korrosionsskyddsbeläggning.

Under lämpliga installationsförhållanden kan den förväntade livslängden uppgå till cirka 15–20 år beroende på markmiljö och underhållsförhållanden.

2. Skydd för inomhusventilationssystem

För inomhusventilation, frånluft och industriella lufttransportsystem inkluderar ytskydd vanligtvis rostskyddsbeläggning eller kallgalvaniserad behandling.

Denna skyddsmetod ger tillräcklig korrosionsbeständighet för inomhusmiljöer och kan uppnå en livslängd på cirka 10–15 år.

3. Underjordiska rörledningsskydd med höga krav

För projekt som kräver starkare korrosionsbeständighet, kan Thin Wall SSAW Steel Pipe levereras med 3PE rostskyddsbeläggning.

Det treskiktiga polyetenbeläggningssystemet ger förbättrat skydd mot fukt, jordkorrosion och yttre miljöfaktorer, med en potentiell livslängd på 25–30 år under lämpliga förhållanden.

Urvalsguide

1. Välj Enligt arbetstryck

Valet av tunnväggiga spiralsvetsade stålrör bör först beakta rörledningssystemets driftstryck.

För applikationer med arbetstryck ≤1,6 MPa är tunnväggiga spiralsvetsade stålrör i allmänhet lämpliga. För högre tryckförhållanden över 2,5 MPa rekommenderas tjockväggiga spiralsvetsade stålrör eller andra höghållfasta rörlösningar.

2. Välj Enligt diameter och väggtjocklek

Den erforderliga väggtjockleken bör väljas enligt rördiameter, driftsförhållanden och installationsmiljö.

Till exempel använder DN600-rörledningar vanligtvis 6–8 mm väggtjocklek, DN1000-rörledningar använder vanligtvis 8–10 mm väggtjocklekar och DN1500 eller större rörledningar kräver vanligtvis en väggtjocklek på 10–12 mm.

3. Välj Enligt materialkvalitet

Q235B väljs vanligtvis för allmänna lågtrycksrörledningstillämpningar på grund av dess balanserade prestanda och kostnadsfördelar.

Q355B är lämplig för projekt som kräver högre hållfasthet, medan L245 vanligtvis används för rörledningstransporter där specifika materialstandarder krävs.

4. Applikationer som inte rekommenderas

Tunnväggiga spiralsvetsade stålrör rekommenderas inte för olje- och gasledningar med högt tryck, ångsystem med hög temperatur, tunga lastbärande pålar eller mycket korrosiva kemiska miljöer.

För dessa applikationer bör kunderna välja stålrör med högre tryckklasser, starkare mekaniska egenskaper eller specialiserad korrosionsbeständighet.

Varför välja ZHONGTIAN tunnväggiga spiralsvetsade stålrör?

1. Professionell tillverkning av stålrör

ZHONGTIAN är en professionell tillverkare och leverantör av tunnväggssvetsade stålrör i Kina, som tillhandahåller anpassade SSAW stålrörslösningar för internationella kunder.

Med professionell produktionserfarenhet och mogna tillverkningsprocesser stödjer ZHONGTIAN olika tekniska projekt inklusive kommunal infrastruktur, industriella rörledningar och vattentransportsystem.

2. Anpassade produktlösningar

ZHONGTIAN kan tillhandahålla skräddarsydda lösningar enligt projektkrav, inklusive rördiameter, väggtjocklek, längd, materialkvalitet och korrosionsbehandling.

Denna flexibilitet gör det möjligt för kunder att få lämpliga Thin Wall SSAW Steel Pipe-produkter för olika driftsmiljöer.

3. Strikt kvalitetskontrollsystem

Från råvaruinspektion till slutprodukttestning tillämpar ZHONGTIAN strikta kvalitetsstyrningsprocedurer genom hela produktionsprocessen.

Varje rör är tillverkat med kontrollerad svetsteknik, inspektionsprocedurer och teststandarder för att säkerställa stabil kvalitet och pålitlig prestanda.

FAQ

1. Kan tunnväggiga spiralsvetsade stålrör användas för växthuskonstruktioner?

Tunnväggiga spiralsvetsade stålrör kan användas för stora växthusfundamenter eller stödjande pelare där strukturellt stöd med större diameter krävs.

Men vanliga växthusramar använder vanligtvis mindre galvaniserade runda rör eller ovala rör eftersom de är lättare, lättare att installera och mer ekonomiska för standardväxthuskonstruktioner.

2. Vad är skillnaden mellan tunnväggigt SSAW stålrör och galvaniserat rör?

Thin Wall SSAW Steel Pipe är huvudsakligen designad för lågtrycksvätsketransport med stor diameter och lätta strukturella tillämpningar.

Galvaniserade rör är i allmänhet rör med mindre diameter som används för vattensystem, byggnadsställningar, växthuskonstruktioner och allmänna konstruktionsapplikationer. De två produkterna tjänar olika tekniska syften.

3. Kommer tunnväggiga spiralsvetsade stålrör att lätt deformeras?

Kvalificerade tunnväggiga spiralsvetsade stålrör har tillräcklig ringstyvhet och deformationsmotstånd när de väljs och installeras på rätt sätt.

Under normala nedgrävda eller ovanjordiska driftsförhållanden kan röret bibehålla stabil prestanda. Den bör dock inte användas utanför dess designade tryckområde eller i tunga och mycket korrosiva miljöer.
